广泛使用的塑料制品已经成为人类生活不可或缺的重要部分，然而大量一次性塑料的使用及废弃也造成了资源浪费和潜在的环境污染。开发基于可再生原料的化学可回收性聚合物是解决这些问题的一个重要途径。近年来，通过开环聚合合成可化学回收聚合物取得了重要进展，其中绝大多数工作聚焦于中小尺寸环状单体，实现回收的热力学原理是中小尺寸环状单体聚合过程放热 (ΔHpo 0）和熵减（ΔSpo 0），存在聚合上限温度（ceiling temperature, Tc）。因此，可以通过调控浓度、温度及溶剂改变聚合平衡。过低的聚合物会带来聚合温度过低和催化剂存在下聚合物热稳定性不足等缺点；而

　　为了解决上述Tc聚合物长期存在的固有矛盾，北京大学李子臣/杜福胜/施昌霞研究团队提出化学回收的另一种可行的热力学情况：在高温下聚合，低温下解聚。利用在之前研究中很少被关注的大环单体合成可回收聚合物，由于大环的开环聚合具有熵增（ΔSpo 0）的特点，因此聚合过程中存在聚合下限温度（floortemperature,Tf）。这意味着大环单体能够在高温下发生熵驱动的开环聚合，随着温度升高，即使在催化剂存在下，聚合物也能保持热力学上的高稳定性，在较低温度（例如室温）和合适的催化剂存在下回发生解聚，能最大程度的降低解聚过程能耗大的问题。

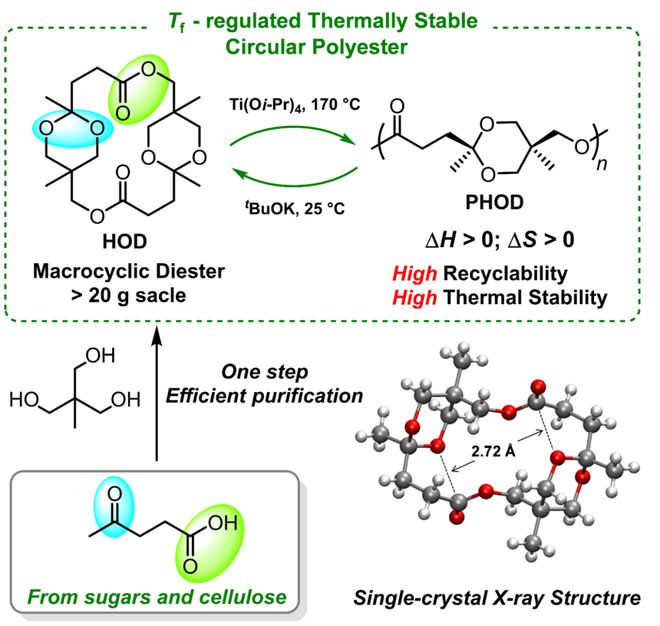

　　基于此种设计思路，研究团队报道了一种罕见的由聚合下限温度调节的闭环回收聚酯体系。首先，由廉价的生物基原料高效合成了新型大环缩酮酯HOD。常规的大环合成通常需要面对大环与低聚物的竞争反应，需要在高稀释的溶液中进行，合成效率不高。作者在单体合成中巧妙地利用大环单体HOD和低聚物的溶解性差异，选择混合溶剂，使HOD在合成过程中选择性沉淀析出，仅需要简单的过滤洗涤便可以大量获得高纯度的单体。单晶衍射证实大环HOD具有稳定的顺式二取代的椅式缩酮六元环，此外作者结合理论计算证实HOD内独特的缩酮-酯结构产生了分子内n→π*相互作用，进一步增加了HOD的稳定性。

　　其次，在廉价无毒的异丙醇钛的引发和催化下，HOD能够在高温下快速聚合，通过调整催化剂与单体的比例，得到了一系列分子量不同的聚合物PHOD。PHOD保持了顺式二取代的缩酮环结构，聚合物具有高的玻璃化转变温度(Tg = 53 ℃) 与熔融温度 (Tm = 110 ℃)。特别是，PHOD展示出优异的热稳定性，热失重温度（Td,5%）达到353 ℃。由于在高温时聚合物相比单体处于热力学更稳定的状态，聚合物不会自发向单体转变。即使不除去聚合催化剂，PHOD仍然保持了高达345 ℃的热分解温度，能满足热加工等工业过程的需要。相比之下，低Tc聚合物长期存在的挑战之一是其热稳定性不足，聚合后需要严格去除催化剂才能进行热加工。

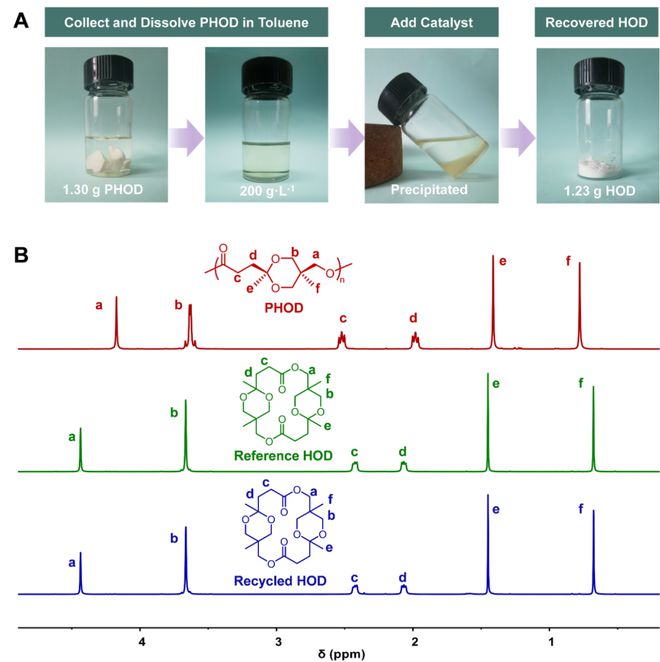

　　为了实现受Tf调控的聚合物在温和条件下的高效解聚，作者测定了HOD开环聚合的热力学参数，热力学数据说明单体相比于聚合物在室温时处于热力学更稳定的状态，因此聚合物在室温时有足够的解聚倾向。值得注意的是，由于聚合催化剂在较低温度下没有催化活性，在室温时不会催化聚合物的解聚。作者选用有机碱催化剂作为解聚合催化剂，保证了聚合催化剂与解聚合催化剂是正交关系。通过条件的筛选，在廉价的叔丁醇钾催化下，室温条件一分钟内聚合物定量解聚到单体。由于解聚合在甲苯中进行，HOD在解聚合时沉淀析出，因此只需简单的洗涤干燥便可获得高纯度的单体用于再聚合。

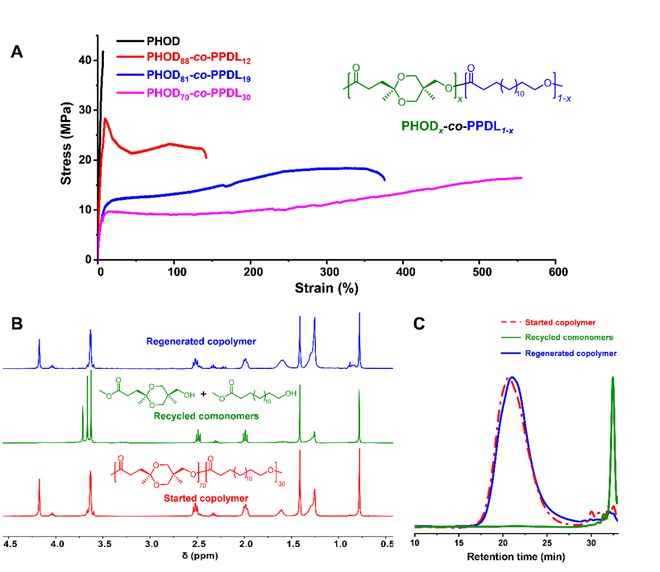

　　最后，作者测试了PHOD的力学性质，发现PHOD具有模量高，质硬而脆的特点。为了拓宽这类聚合物的应用前景，作者将HOD与市售的天然十五内酯（PDL）共聚，两种内酯的开环聚合都由熵驱动。通过改变投料比合成了一系列组成比例不同的共聚物PHOD-co-PPDL。相比于PHOD，共聚物的韧性明显提升，力学性质超过商业化低密度聚乙烯（LDPE），而热稳定性几乎不发生改变。在有机碱的催化下，能够从共聚物中直接选择性回收HOD；也可以通过甲醇解将两组分都回收为对应的羟基甲酯，重新缩聚合成与原始共聚物分子量相当的聚合物。

　　该研究利用生物质原料高效合成了一种独特的大环缩酮酯，实现了其开环聚合与闭环回收，提出并验证了Tf调控的高热稳定性聚酯的化学回收思想。该研究有望解决低Tc聚合物长期面临的三个难题：（1） Tf 聚合物能够在工业常用的高温条件下制备，避免超低温的使用。（2） 随着温度的升高，Tf聚合物在热力学上更加稳定。因此，即使在含有聚合催化剂的情况下，也能直接进行热加工，不会造成聚合物分解。（3）在温和条件下加入适当的解聚催化剂，Tf 聚合物能回收到单体，从而有效地将化学回收的能耗降至最低。

　　光催化系列仪器：高通量光筛仪、平行光反应器、光流体反应器、高精度量子仪、全温控光反应仪、光反应釜，联系电话：。

　　特别声明：以上内容(如有图片或视频亦包括在内)为自媒体平台“网易号”用户上传并发布，本平台仅提供信息存储服务。

　　泛亚电竞入口 泛亚电竞

　　OpenAI泄密者公布165页文件：2027年实现AGI、计算集群将耗资千亿美元

　　上市券商年度分红透视：41家计划分红金额合计超400亿元 中泰证券、中银证券分红比例较低

　　与中坚力量共成长，2024建信信托艺术大奖评委会特别奖获奖艺术家凌海鹏

　　年内无望？消息称 AMD、英特尔下一代 GPU 均定于2025年年初面世

　　海外网友热议WBG不敌UP：Hacker智商高达9000！WBG比春季赛更菜了
